Механізм із швидкоз’мним наконечником:

Спосіб монтажу корпусу:

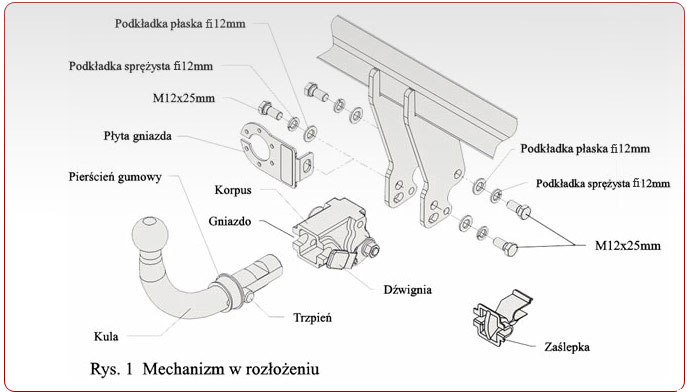

1. Прикрутити корпус механізму до кронштейна болтами М12Х55мм відповідно до рисунка 1

Фіксація фаркопу:

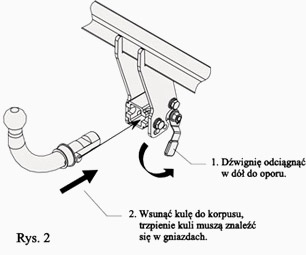

1. Для того щоб встановити фаркоп в механізм, потягніть важіль вниз до упора, як показано на малюнку 2

2. Вставте фаркоп в корпус так, щоб штифти фаркопа увійшли в гніздо механізму

3. Відпустіть важіль. Він повинен повернутися до своєї первинної позиції, це свідчитиме про коректну інсталяцію фаркопа в механізм

4. Вставте штифт в отвір важеля і отвір кронштейна

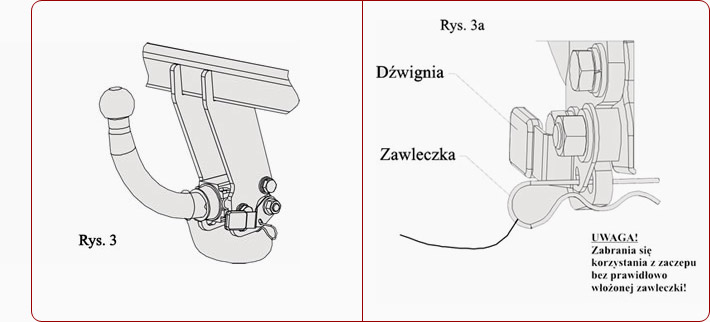

5. Правильно встановлений фаркоп проілюстровано на малюнках 3 і 3а

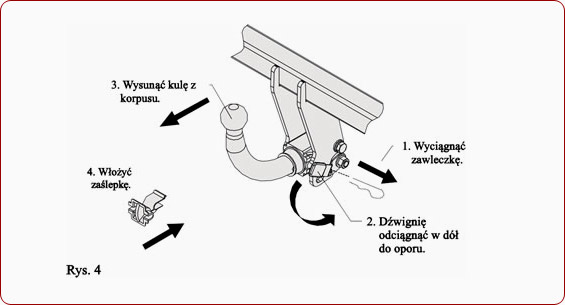

Демонтаж фаркопа:

1. Для того, щоб зняти фаркоп, витягніть штифти

2. Потягніть важіль вниз до упора

3. Швидким рухом дістаньте фаркоп. Відпустіть важіль. Він повинен повернутись у вихідне положення

4. На місце фаркопа вставте заглушку. Заглушки в розділі “Аксесуари” Фаркопа швидкоз’ємного горизонтального.
